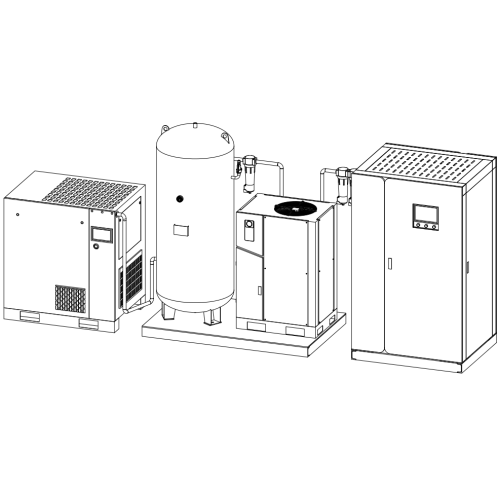

लेजर कटिंग के लिए N 150NM3 झिल्ली नाइट्रोजन जनरेटर
लेजर कटिंग एप्लिकेशन के लिए कस्टमाइज़्ड एन इट्रोजेन जनरेटर गैस के उपयोग की लागत को बचाने, प्रसंस्करण दक्षता में सुधार, उत्पाद की गुणवत्ता को बढ़ाने और ग्राहक बाजार की प्रतिस्पर्धा को बढ़ाने में मदद कर सकता है।
Sr#
|
Item
|
Indicators
|
Remarks:
|
1
|
N2 flow rate
|
150Nm³/h
|
Rated flow rate of nitrogen varies
with nitrogen purity
|
2
|
N2 purity
|
90-99%
|
3
|
N2 outlet pressure
|
1.4±0.1MPa
|
|
4
|
Dew point:
|
≤-40℃
|
Meet the requirements of high-power laser cutting
|
5
|
Nitrogen dust filter diameter
|
0.01um
|
6
|
Oil content in N2
|
≤0.003ppm
|
7
|
Total power
|
<51kw
|
Power for the whole package
|
8
|
Designed service life
|
10years
|

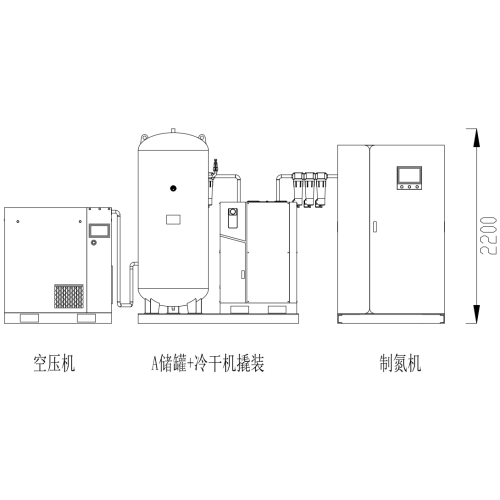

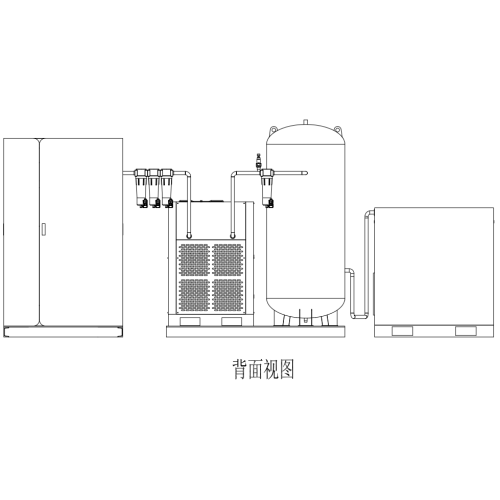

Public engineering facilities and consumption
|
Air compressor
|
Rated Power 45kw 380V/50Hz
Three phase four wire system (recommended to use 25mm2 wire)
|
Refrigeration dryer
|
Rated power 2.4kw 1PH/AC220V/50Hz
(≥1.5mm2, 1.5mm2 power line suggested)
|
PSA N2 generator
|
Rated power 3.0kw 1PH/AC220V/50Hz
(≥1.5mm2, 1.5mm2 power line suggested)
|
Either HPD Dryer or adsorption dryer
|
Rated power 0.06kw 1PH/AC220V/50Hz
(≥1.5mm2, 1.5mm2 power line suggested)
|
Operating environment:
|
Max temp<40℃,Min temp>-15℃,Max humidity<80%
|
विशेषताएँ:
◎ स्थिर प्रवाह दर, नियंत्रणीय शुद्धता, विभिन्न सहायक नियंत्रणों के साथ जोड़ा गया। प्रवाह दर को आवश्यकतानुसार मापा और समायोजित किया जा सकता है, और शुद्धता सटीकता को%1%के भीतर नियंत्रित किया जाता है;
◎ 7 प्रसंस्करण मोड से लैस, आमतौर पर इस्तेमाल किए जाने वाले बोर्डों की कटिंग जरूरतों को पूरी तरह से कवर करना;
◎ उपकरण संचालन का समग्र सुरक्षा कारक अधिक है, और नाइट्रोजन जनरेटर पर वायु (गैस स्रोत) के प्रभाव की रक्षा के लिए एक देरी विद्युत चुम्बकीय वाल्व का उपयोग किया जाता है, जो नाइट्रोजन जनरेटर के नाइट्रोजन उत्पादन दक्षता को प्रभावी ढंग से समायोजित कर सकता है;
◎ पूरे नाइट्रोजन उत्पादन उपकरणों के सुरक्षित प्रारंभ स्टॉप और अलार्म कार्यों को प्राप्त करने के लिए गैस आपूर्ति पाइपलाइन पर स्थापित दबाव सेंसर, गैस प्रवाह मीटर और नाइट्रोजन शुद्धता विश्लेषण जैसे विभिन्न सुरक्षा नियंत्रण उपकरण हैं। संपूर्ण नाइट्रोजन उत्पादन उपकरण कॉन्फ़िगरेशन की एकीकरण डिग्री बहुत अधिक है।
